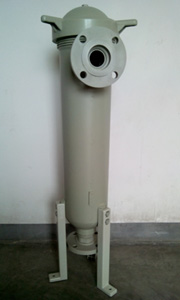

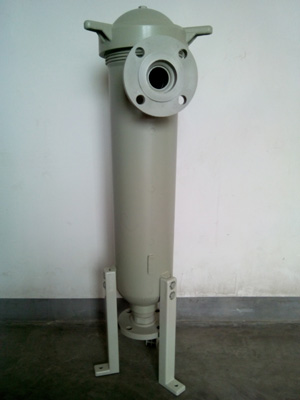

塑料過濾器
·塑膠袋式過濾器是100%PP聚丙烯材質制成的一體化過濾系統，憑PP材料優異的抗化學性能，使得該過濾器滿足化學酸堿流體的應用。
·防漏密封結構，濾液不會旁漏。
·過濾器上蓋環型把手可輕易旋開上蓋，更換濾袋方便，平滑的過濾器表面，無溝縫，容易清洗。
·操作溫度60℃，工作壓力0.6MPa，切勿超溫超壓使用。
·可選用05號過濾袋,尺寸：150MM*560MM。
技術參數表

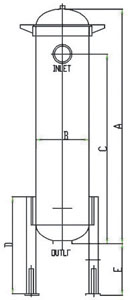

型號 | 進出口尺寸 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 流量(m3/h) |
WX-5S-PP | 2”NPT | 740 | 168 | 598 | 310 | 212 | 10 |
流量是處理水時的參考值，實際流量因流體的粘度、過濾精度、雜質含量和壓差的變化等因素。
塑料過濾器原理：加壓液體過濾器。被過濾的液體從殼體上部的配管流入，然后從過濾袋的內側流向外側，固形物被截流。殼體為聚丙烯制，耐壓0.6Mpa,耐熱90℃，耐用性出眾。另外，不需工具就可以更換過濾袋，過濾器操作簡便。過濾袋為聚丙烯制，耐腐蝕性強，備有0.5~200微米的多種規格，可對應各種用途。與濾芯過濾器相比，廢棄物少，有益于環境。
1. 產品特點
一，頂部密封：密封圈位于筒身頂部，這樣在開關筒蓋之際，密封圈并不直接受力于扭距力，而是先由鎖緊手環施壓于拱型密封蓋，拱型密封蓋再垂直施壓于密封圈。這種結構完全排除了換袋作業時，密封圈被扭距力損壞的問題。
二，可以在室外安裝使用。
三，定做顏色：客戶可以指定任何筒體顏色。定做顏色的起定量為100臺。
2. 標準配置
一，聚丙烯筒體，人造橡膠密封圈，聚丙烯三腳支架，聚丙烯筒蓋組件，聚丙烯網籃，聚丙烯壓袋架。
3. 設備運輸
一，塑料過濾器為全聚丙烯整體注塑制成，屬于易損產品。野蠻裝卸會損壞產品。
二，聚丙烯屬于易燃材料。在產品附近嚴禁煙火。
三，新品裝在防震的包裝箱中，運輸中允許豎放或者橫放。在移動已經被使用的濾筒時，請務必先排盡筒中的液體后再直立移動。
4. 設備安裝
一，塑料三角支架僅起將筒身支撐直立的作用，而不能承受開關筒蓋的扭距力。通常濾筒是被連接固定在生產管道上，或是安裝在備選的不銹鋼三角支架上使用的。
二，塑料過濾器獨特的密封結構可在額定操作壓力下行之有效地起到密封作用。請注意不要將鎖緊手環擰得過緊，否則不但可能會造成鎖緊手環開裂，還可能會損壞密封圈。
三，聯接管道：管道的材料應與濾筒的材料相同。生產管道的耐壓強度應大于或等于濾筒的額定耐壓強度。塑料過濾器自身的接口為二英寸（50毫米）BSP內螺紋。我們備有二英寸（50毫米）擰入式法蘭接口供用戶選擇。
四，保安瀉壓閥：我們建議所有用戶安裝保安瀉壓閥，以確保濾筒的安全使用。
五，密封圈：使用前務必安裝密封圈。為確保密封性能，請務必使用正宗的密封圈。
六，配件：壓力表，溫度計，排水閥以及排氣閥屬于安全作業必須的配件。如果用戶沒有一并向我們采購這些必須的配件，則用戶必須在正式使用濾筒之前另行購買合格的配件并正確安裝。
七，筒蓋的安裝：將密封拱蓋平放在筒身頂部，用拳頭輕微地十字交叉槌打一下鎖緊手環，以使鎖緊手環的內螺紋與筒身的外螺紋咬合，然后再開始擰緊鎖緊手環。切忌在鎖緊手環的螺紋與筒身的螺紋尚未正確咬合前就試圖強行擰緊鎖緊手環，否則會造成鎖緊手環的螺紋與筒身的螺紋錯位，筒蓋擰偏，無法壓緊密封圈，濾筒無法密封。嚴重者筒蓋爆飛，導致嚴重的工傷事故。
八，排氣閥的安裝：排氣閥應該安裝在密封拱蓋的頂端。請務必注意正確安裝排氣閥。不安裝或錯誤地安裝排氣閥將會直接引發嚴重安全事故。
九，壓力表的安裝：一，袋式濾筒的進口壓力表可安裝在拱型密封蓋的頂端，也可安裝在上裝表臺上；出口壓力表應該安裝在下裝表臺上。二，芯式濾筒的進口壓力表可安裝在拱型密封蓋的頂端，也可安裝在上或下裝表臺上；出口壓力表應該安裝在在出口管道上。請務必注意正確安裝進出口壓力表。不安裝或錯誤地安裝將會直接引發嚴重安全事故。
5. 濾筒清洗
第一次使用前必須用熱水徹底沖洗濾筒的內部，并用壓縮空氣吹干，以保證清除在運輸途中所積累的灰塵。之后定期的清洗可采取同樣步驟。
6. 更換濾材
為安全起見，操作人員必須嚴格遵守以下作業規程。
一，關閉系統：關機并鎖定水泵，關閉進出口閥門。
二， 泄壓：排氣閥口必須朝向安全的方向，以避免高壓液氣流傷人。緩慢地打開排氣閥門以排出筒內壓力。
三，打開筒蓋：必須等濾筒內壓降至零之后，再緩慢地?cái)Q開鎖緊手環，打開密封拱蓋。
四，取出用過了的濾袋或?yàn)V芯。注意遵守政府規定處理過濾耗材。
五，檢查網籃：檢查網籃的圓度和開口翻邊。開口翻邊必須能夠均勻地卡在濾器的沿壁上。注意：在不裝或沒有正確安裝網籃的情況下進行過濾作業將會導致不良事故。
六，更換濾材：濾袋必須完全裝入網籃中才能使用。濾芯則必須插入密封托盤內。
七，檢查密封圈：正確選擇與過濾作業的材料要求相匹配的密封圈。務必用正宗的密封圈更換磨損的密封圈。
八，關閉筒蓋：將密封拱蓋平放在筒口，用拳頭輕微地十字交叉槌打一下鎖緊手環，以使鎖緊手環的內螺紋與筒身的外螺紋咬合，然后再開始擰緊鎖緊手環。切忌在鎖緊手環的螺紋與筒身的螺紋尚未正確咬合前就試圖強行擰緊鎖緊手環，否則會造成鎖緊手環的螺紋與筒身的螺紋錯位，筒蓋擰偏，無法壓緊密封圈，濾筒無法密封。嚴重者筒蓋爆飛，導致嚴重的工傷事故。
九，打開進口閥門，保持泄壓閥開啟，啟動水泵：緩緩地打開進口閥門，特別注意觀察是否發生滲漏。如有滲漏發生，應立即關閉閥門和水泵，并重回第八項。
十，當觀察到泄壓閥口開始滴出液體時關閉泄壓閥。務必用一杯子將泄壓閥口罩住，以防液體噴濺。
十一，打開出口閥門。
7. 過濾常識
一，壓差：作業中應經常查看壓差表。我們所建議的濾材更換壓差是1.10kg/cm2。如果在高于1.10kg/cm2的壓差下繼續作業的話，流量必將受到負面影響，作業效率也將有所降低。
二，系統故障：如果壓差突然衰減，必須立即停止過濾作業，并檢查密封圈是否被損，過濾袋是否破裂。
三，側漏：只要有過濾，就必將有壓差。在過濾過程中，隨著雜質攔截量的增加，壓差會逐漸加大。如果觀察不到壓差，或者壓差停止增加，務必停機檢查是否有密封圈和濾材破損。
