手搖刷式過濾器產品描述
過濾器是水凈化過程中不可缺少的處理設備，用于攔截水中的各種雜質，以凈化水質或保護系統中其他設備的正常工作。普通濾網式過濾器因其結構簡單、過濾效果好、阻力小而廣泛應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，而且受人為因素影響比較大，使整個系統的自動化程度很低。手搖刷式過濾器可對原水進行過濾并對濾芯進行半自動清洗排污，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有處理量大，不間斷供水，應用面廣泛等優點。
1. 手搖刷式過濾器原理概述
手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。
2.手搖刷式過濾器應用范圍
過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
3.手搖刷式過濾器產品特點
■單臺最大過濾流量可達970m3/h
■過濾精度從4000微米-20微米
■濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤2.5MPa(特殊可定制)
■工作溫度≤95℃
■清洗方式：刷式
■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
4.手搖刷式過濾器產品選型
您在選擇手搖刷式過濾器的時候，請考慮以下幾個參數
1、 處理流量
2、 過濾介質的化學性質
3、 過濾介質的懸浮物濃度
4、 要求的過濾精度
5、 管道的壓力
過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■密封圈：EPDM橡膠
■清洗刷：不銹鋼、尼龍
注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。
5.手搖刷式過濾器濾芯和清洗刷子的選擇
濾芯精度比較高時，一班選用復合網和鍥型網。
復合網又可分為普通紡織網和沖孔板復合，特種網和沖孔板復合。
鍥型網基本上可以終身使用，其特殊的梯形不銹鋼絲形成了濾芯內部縫隙小，外部大的結構，介質從濾芯內向外流動，出水更利，不易阻塞。同時這種結構也更有利于需要反沖洗的設備反沖洗。
鍥型網可以選擇全不銹鋼清洗刷子，而復合網由于其材質所限只能選用尼龍刷子。不銹鋼刷子長度可調節，使用時間更長，適用多種特殊環境，如過濾介質比較粘稠。要根據需要選擇網刷。
6.手搖刷式過濾器閥體選擇
理論上閥體越大濾芯越大，清洗排污次數越少。從成本角度考慮，在滿足處理量的基礎上選擇適合的閥體大小。
7.手搖刷式過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。WX-SYSS系列手搖刷式過濾器有兩種安裝形式，采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳?，以保證排污更徹底。
（3）手搖刷式過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，手搖刷式過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，手搖刷式過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過 10 米。
（6）安裝時應考慮便于檢修，手搖刷式過濾器前后應安裝關斷閥門，且應安裝旁通管道。

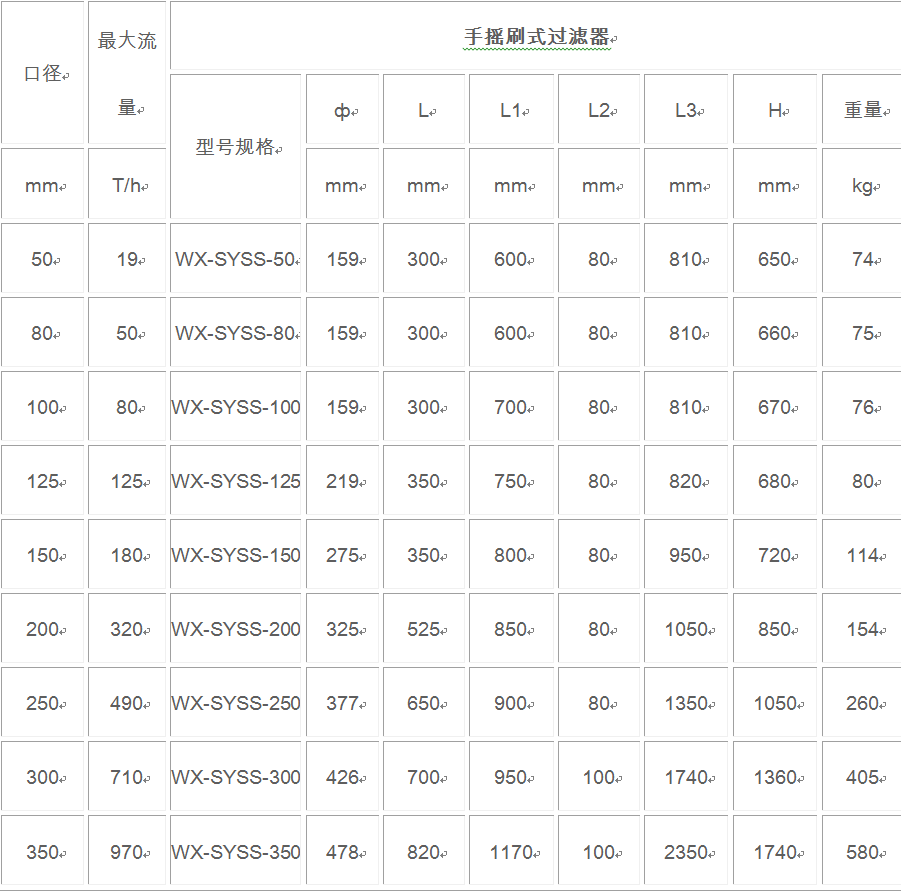

8、手搖刷式過濾器
規格尺寸：
10、手搖刷式過濾器的防腐：
手搖刷式過濾器防腐一班采用防腐漆、環氧樹脂、橡膠等防腐，要求高的采用全不銹鋼材質。
11、手搖刷式過濾器密封機構
手搖刷式過濾器密封機構采用特殊的“雙錐形”結構，使密封填料、密封本體、傳動軸之間形成完美配合，且在螺栓的壓力下越來越緊，同時填料漏失可減少到小，從而確保密封機構的安全性
12、手搖刷式過濾器日常操作與維護
（1）手搖刷式過濾器排污周期
根據過濾器進出口壓力表壓差值確定是否排污，當壓差值達到0.5kg時，搖動過濾器清洗搖把將濾芯內的雜質從濾芯上刷掉，打開排污閥在系統壓力作用下排出雜質，進出口壓力恢復正常，關閉排污閥，進入下個過濾周期。
（2）手搖刷式過濾器易損件的更換
刷子、濾芯、密封料是手搖刷式過濾器的易損件。打開閥體盲板取出濾芯通常情況下只要更換紡織網即可，沖孔板一班不會壞;刷子是可以伸縮的，松開螺栓放長即可;打開壓料螺栓，向壓料室內添加壓料，然后用螺栓上緊。
